Instalación

Los sistemas de fijación brindan una variedad de soluciones para estructuras inferiores y marcos, lo que hace que el metal expandido esté listo para la instalación.

  • Permite tener perímetro sólido (margen).
  • Piezas de menor peso con superficie tersa y fácil de limpiar.
  • Diseño a la medida para controlar el paso de fluidos y partículas.
  • Ofrece diferentes áreas libres o sólidas en una sola pieza.

Panales de junta marcada

Fijación directa

Fijación directa con marco

Fijación con grapa

Fijación con grapa angular

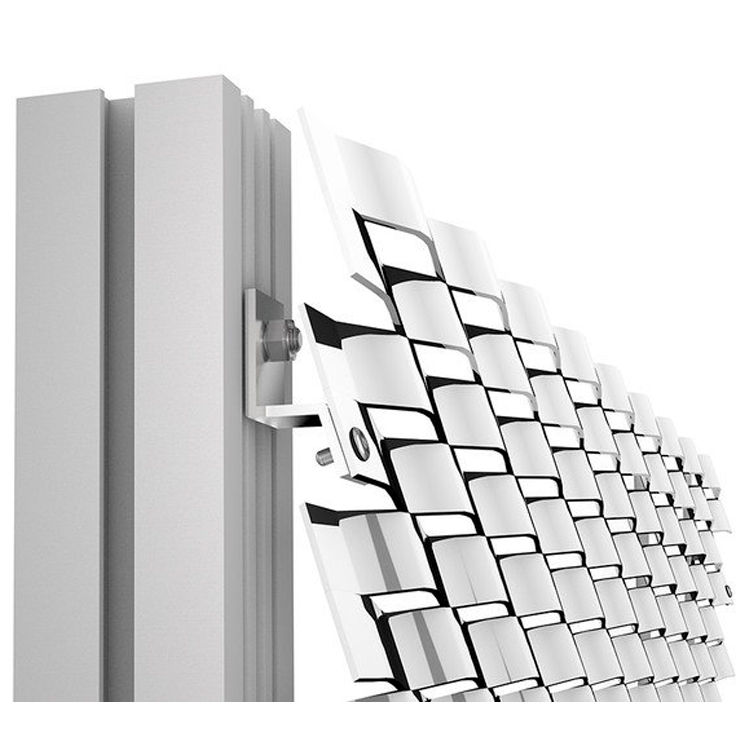

Grapa tipo
S sencilla

Cada panel es sujetado a cada poste mediante una grapa tipo S. Este tipo de sujeción es recomendable cuando son las orillas de la modulación.

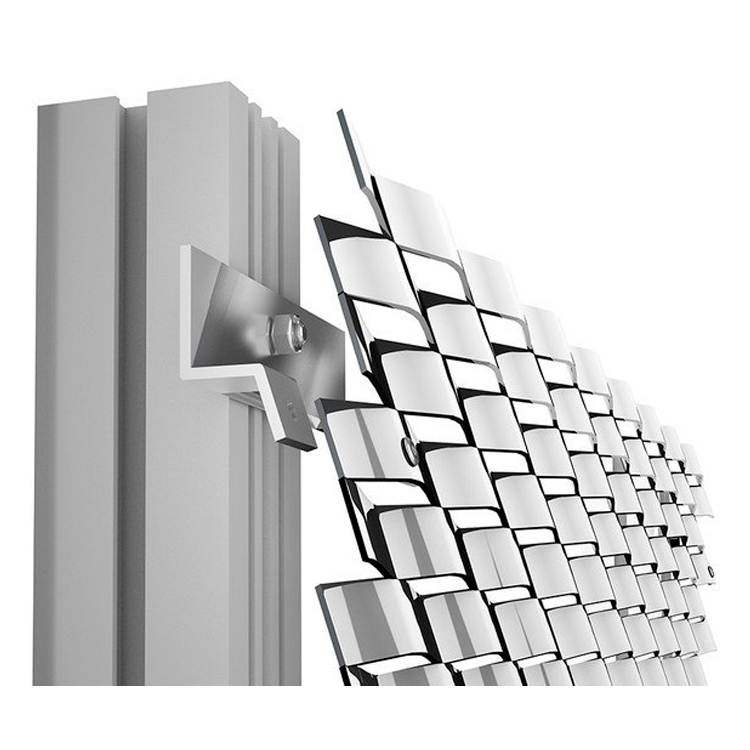

Grapa tipo
S doble

Se utiliza una grapa doble para sujetar a la vez dos paneles al poste, este tipo de sujeción es recomendable cuando se encuentran paneles contiguos.

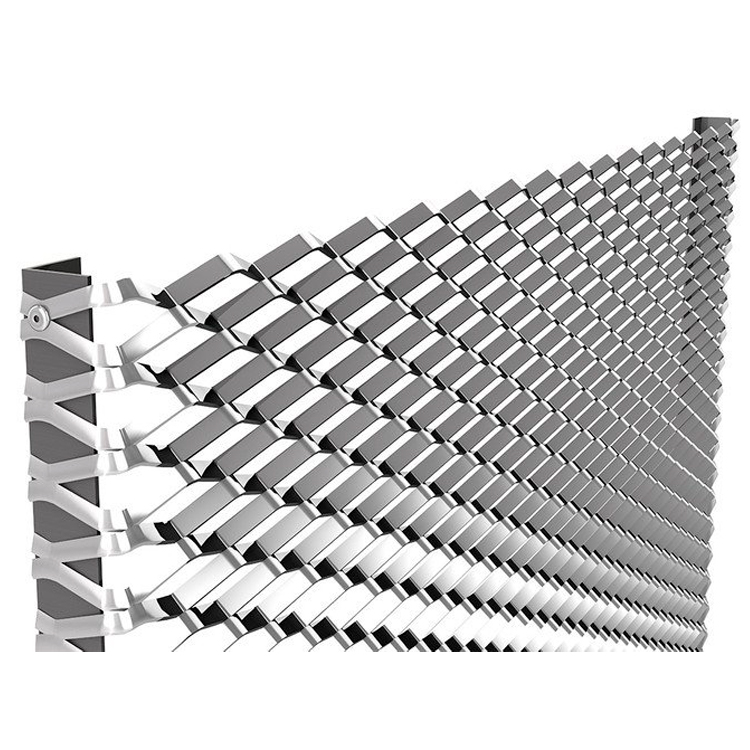

Doblez oculto con
Perfil angular

Se utiliza un perfil angular donde se dobla y se sujeta el panel mediante pija, remache o soldadura para posteriormente el ángulo se sujeta al poste.

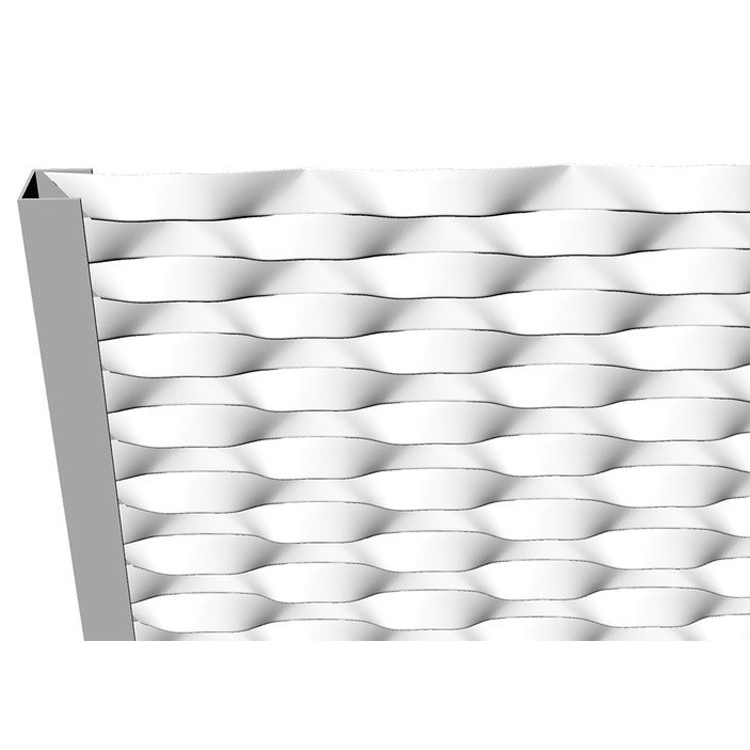

Oculto con perfil
Tipo C

El Panes es enclavado en un perfil C, dentro del cual se suelda el metal desplegado.

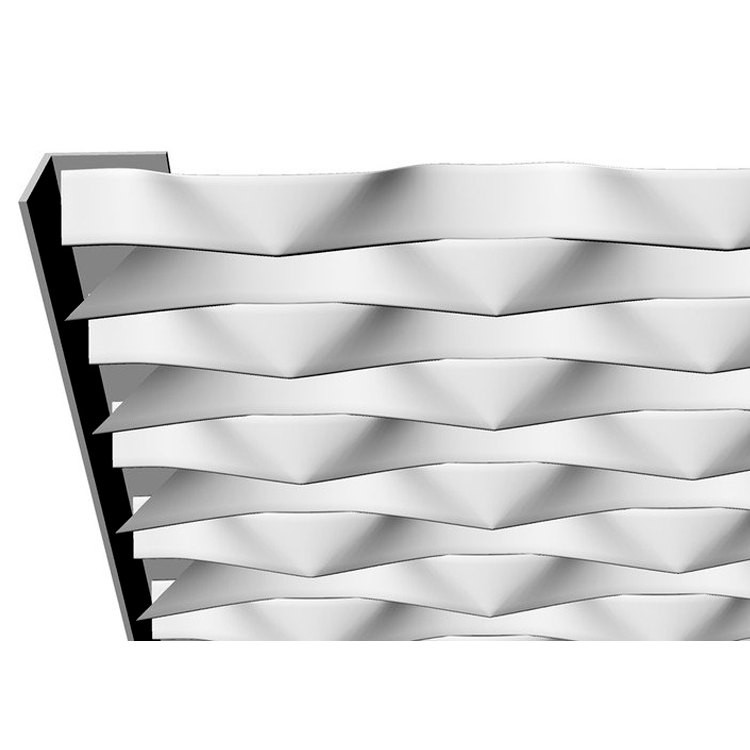

A vista con
Perfil angular

Los paneles se colocan en un perfil angular que mantiene el metal desplegado a la vista.

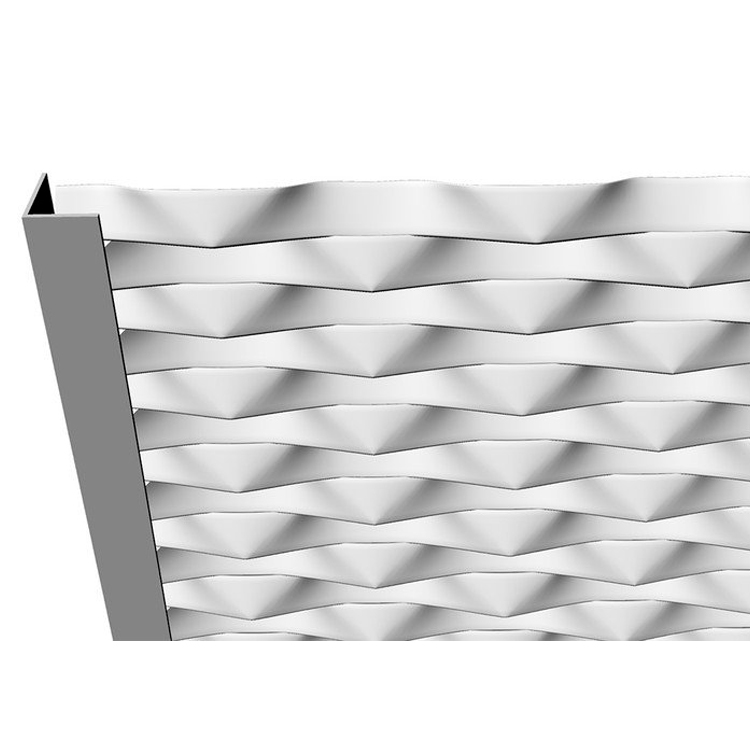

Oculto con perfil
Angular

Los paneles se colocan en un perfil angular que cubre el lado de metal expandido.

Paneles de juntas
Marcadas

Este tipo de sujeción se realiza sujetando el panel de lámina perforada a a la estructura metálica en la ceja que existe entre paneles mediante tornillería. Este tipo de sujeción hace que los paneles tengan una junta visiblemente marcada.

Paneles de juntas
Mínimas

Este tipo de sujeción se realiza sujetando el panel de lámina perforada a la estructura metálica mediante tornillería que se aplica en los márgenes. Este tipo de sujeción hace que los paneles estén juntos sin separaciones.

Fijación
Directa

Los paneles se colocan directamente a la estructura metálica mediante tornillería, se debe tener cuidado de que los rombos coincidan para que luzca una continuidad.
